מערכת ניטור מקוונת של איכות מי השתייה



מערכת הניטור המקוונת של HH-9001 איכות מי השתייה היא יחידה קומפקטית צמודת קיר לניטור רציף של מי השתייה. הוא משלב חיישני איכות מים דיגיטליים, בקרה אוטומטית, תצוגה מקומית ותקשורת נתונים במתחם אחד, ומסייע למשתמשים לעקוב אחר איכות המים הנוכחית ולזהות שינויים חריגים.

התצורה הסטנדרטית מנטרת pH, שאריות כלור, עכירות וטמפרטורה בטווח-נמוך. ניתן להוסיף כלור דו חמצני, אוזון, כלור כולל, TDS, חמצן מומס, ORP ומוליכות בהתאם לחומרי החיטוי המשמשים ולמטרת הניטור.





תְצוּרָה	פרמטרים
תֶקֶן	pH, שאריות כלור,-עכירות וטמפרטורה בטווח נמוך
פרמטרים אופציונליים של חיטוי	דו תחמוצת כלור, אוזון וכלור כולל
פרמטרים אופציונליים של איכות מים	TDS, חמצן מומס, ORP ומוליכות





פָּרָמֶטֶר	שִׁיטָה	ביצועי הפניה מהמסמך שסופק
pH	אלקטרודת זכוכית	טווח 0-14 pH; דיוק +/-0.1 pH; רזולוציה 0.01 pH; זמן תגובה<15 s
עכירות-בטווח נמוך	פיזור אור	טווח לבחירה 0-2 או 0-20 NTU; דיוק +/-2%; רזולוציה 0.001 / 0.0001 NTU
שאריות כלור או כלור דו חמצני	שיטת פוטנציאל של שלוש-קבוע-אלקטרודות	טווח לבחירה 0-1, 0-5 או 0-20 מ"ג/ליטר; דיוק +/-2% FS; זמן תגובה<30 s
טֶמפֶּרָטוּרָה	התנגדות תרמית	טווח -10 עד 60 מעלות צלזיוס; דיוק +/-2 מעלות צלזיוס; רזולוציה 0.1 מעלות צלזיוס; זמן תגובה<15 s
סך הכל כלור	שיטת פוטנציאל של שלוש-קבוע-אלקטרודות	טווח לבחירה 0-1, 0-5 או 0-20 מ"ג/ליטר; דיוק +/-2% FS; זמן תגובה<30 s

לפני הפרסום, בדוק את רזולוציית העכירות הנמוכה-ואשר את הטווחים הנוכחיים עבור אוזון, TDS, חמצן מומס, ORP ומוליכות מכיוון שהמסמך שסופק מפרט את אלה כאפשרויות ללא טבלת פרמטרים מלאה.





• עיצוב משולב קומפקטי להתקנה על קיר-.
• לא נדרשים ריאגנטים כימיים עבור תצורת החיישן הסטנדרטית, כך שהמערכת אינה יוצרת פסולת מגיב.
• צריכת מים נמוכה-לדגימה מפחיתה ניקוז רציף.
• חיישן השיורי של-כלור משתמש בניקוי הפוך-בקיטוב, וחיישן העכירות משתמש בתכנון ניקוי-מתוזמן של מגב.
• מבנה התא -הזרימה משתמש בזרימת כניסה כדי לשטוף את משטח מדידת ה-pH.
• פונקציות שטיפה ידנית או אוטומטית ופונקציות גלישה אוטומטיות תומכות במחזור דגימות יציב.
• מסך מגע צבעוני בגודל 7 אינץ' מספק קריאות מקומיות וגישה לתפעול.
• תקשורת RS485 Modbus RTU היא סטנדרטית, עם שידור נתונים אלחוטי אופציונלי.
• המארז מדורג IP65 והחיישנים מדורגים IP68.
• חיבורי כניסה ויציאה שמורים מפשטים את החיבור לקו הדגימה ולניקוז של הלקוח.





פָּרִיט	מִפרָט
דֶגֶם	HH-9001
לְהַצִיג	מסך מגע צבעוני בגודל 7 אינץ'
תִקשׁוֹרֶת	RS485 עם Modbus RTU; שידור אלחוטי אופציונלי
ניקוי אוטומטי	שיירי-כלור הפוך-ניקוי קיטוב, ניקוי מגב עכירות וזרימת pH-שטיפה של תאים
דירוג הגנה	מארז IP65; חיישני IP68
מידות	500 x 300 x 220 מ"מ (H x W x D)
הַתקָנָה	מותקן על הקיר
ספק כוח	100-240 VAC, או 24 VDC מותאם אישית



מידות מארז HH-9001



התייחסות לתצוגות ציוד מלפנים ומאחור





1. קו עוקף רציף מביא את מי השתייה לתא הזרימה HH-9001.
2. החיישנים שנבחרו מודדים pH, שאריות חומר חיטוי, עכירות, טמפרטורה ופרמטרים אופציונליים.
3. פונקציות ניקוי אוטומטיות מפחיתות זיהומים במשטחי המדידה העיקריים.
4. הבקר מציג קריאות נוכחיות ומתעד את מצב המדידה.
5. הנתונים מועברים דרך RS485 או אפשרות התקשורת האלחוטית שנבחרה לפלטפורמת הלקוח.
6. השקע מחזיר את המדגם לניקוז או קו החזרה המאושר לפי תכנון הצנרת של הלקוח.





• ניטור יציאות מכון טיהור מים
• ניטור רשת חלוקת מי שתייה
• ניטור אספקת מים משנית למגורים
• ניטור אספקת מי שתייה כפרית
• ניטור איכות מי בריכת השחייה



דוגמאות ליישום מחומר תמיסת מי השתייה-שסופק





• ספק קיר שטוח ונושא עומס-עם מספיק מרווח עבור דלת המתחם, גישה לחיישן וחיבורי צינור.
• הכן כניסת מים יציבה, קו ניקוז או חזרה ללא הפרעה, ושסתומים להתאמת זרימה ובידוד.
• שמור על הדגימה נקייה מחלקיקים גדולים והימנע מבועיות אוויר שעלולות להשפיע על קריאות עכירות או חיטוי.
• ספק את הספק 100-240 VAC שנבחר או אספקת 24 VDC מאושרת, בתוספת הארקה אמינה.
• ספק כבלים RS485 או כיסוי אלחוטי יציב בהתאם לשיטת העברת הנתונים שנבחרה.
• התקן את היחידה במיקום מוגן ונגיש ופעל לפי דרישות ההיגיינה המקומיות של חשמל, אינסטלציה ומי שתייה-.

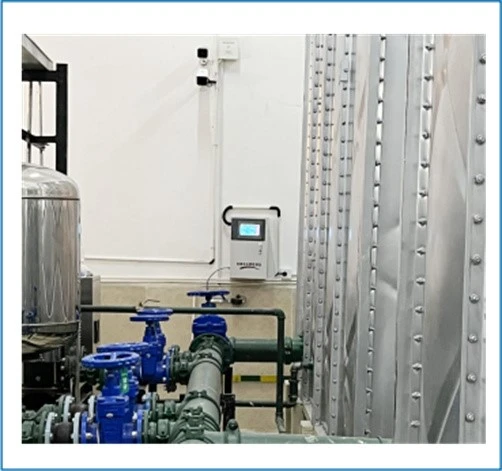

יחידת ניטור לדוגמה המותקנת בחדר ציוד לטיפול במים









שלחו לנו את מיקום הניטור, סוג חומר החיטוי והפרמטרים הנדרשים. Huihuan תמליץ על שילוב החיישן המתאים HH-9001, אפשרות הספק ותצורת תקשורת להצעת מחיר.
